产品介绍：(上海儒柯阀门有限公司)是一种特殊形式的、具有截断功能的阀门，其吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。
隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式，其特点如下：
1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片，由于频繁的启闭,易产生疲劳断裂，应视工况、介质的特性，进行定期更换。 4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。
一、衬氟隔膜阀【产品详细资料】
产品型号：G41F46，G45F46
产品名称：衬氟隔膜阀
产品特点：隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。
设计规范：遵循GB 1239, BS 5156标准。
驱动方式：手动、气动（常开或常闭）、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式：堰式，直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)
|
手动 |
G41J(堰式) |
手动 |
G641J(往复式) |
|
G41F5(堰式) |
G641F5(往复式) |
|
G45J(直流式) |
G6B41F(常闭式) |
|
G45F5(直流式) |
G6B41F5(常闭式) |
|
电动 |
G9B41J(防爆式) |
电动 |
G941J(普通型) |
|
G9B41F5(防爆式) |
G941F5(普通型) |
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB12239 |
|
结构长度 |
GB1221/JB1688 |
|
法兰尺寸 |
JB78/JB79(GB HG SH) |
|
压力试验 |
GB/T13927 |
|
标签 |
GB12220 |
|
供货 |
GB/T12252 |
二、【主要零部件材料表】
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体、阀盖、阀瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀杆 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里层 |
FEP（F46） PFA PCTFE（F3） |
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） |
|
5 |
阀杆螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |

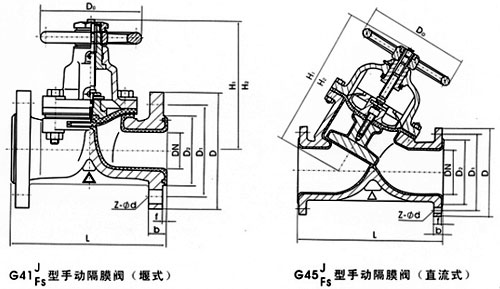

三、衬氟隔膜阀【外形连接尺寸及重量】
|
型号 |
公称通径DN(mm) |
尺寸（㎜） |
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量
(㎏) |
|
G41WJFS-6\10 |
15 |
125 |
95 |
65 |
120 |
4-φ14 |
|
|
|
|
3.8 |
|
20 |
135 |
105 |
75 |
120 |
4-φ14 |
|
|
|
|
4.2 |
|
25 |
145 |
115 |
85 |
120 |
4-φ14 |
121 |
135 |
|
|
4.5 |
|
32 |
160 |
1135 |
100 |
120 |
4-φ18 |
132 |
150 |
|
|
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
156 |
176 |
|
|
9 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
169 |
195 |
|
|
12 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
202 |
236 |
|
|
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
216 |
256 |
|
|
24.5 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
270 |
322 |
|
|
38.5 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
338 |
406 |
|
|
60 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
384 |
464 |
|
|
82 |
|
G41WJFS-4 |
200 |
570 |
335 |
295 |
400 |
8-φ23 |
518 |
638 |
|
|
149 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
598 |
734 |
|
|
240 |
|
300 |
790 |
440 |
400 |
560 |
12-φ23 |
698 |
778 |
|
|
350 |
|
350 |
900 |
500 |
460 |
560 |
16-φ23 |
723 |
883 |
|
|
392 |
|
400 |
1000 |
565 |
515 |
640 |
16-φ25 |
868 |
1078 |
|
|
585 |
|
G45WJFS-6 |
32 |
180 |
135 |
100 |
120 |
4-φ18 |
|
|
|
|
7 |
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
|
|
203 |
216 |
8.5 |
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
|
|
213 |
229 |
14 |
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
|
|
248 |
268 |
18 |
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
|
|
281 |
305 |
30 |
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
|
|
332 |
362 |
43 |
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
|
|
|
|
67 |
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
|
|
450 |
496 |
80 |
|
200 |
570 |
335 |
295 |
400 |
8-φ23 |
|
|
594 |
654 |
150.2 |
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
|
|
695 |
771 |
238 |
