一、产品[衬胶堰式隔膜阀]的详细资料：
产品型号：G41J
产品名称：衬胶堰式隔膜阀
产品特点：G41W无衬里隔膜阀,G41J衬胶堰式隔膜阀,隔膜阀设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78

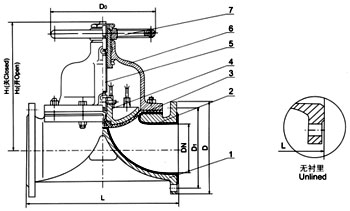

部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣? 5、阀杆 6、阀盖 7、手轮
二、衬胶堰式隔膜阀用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、衬胶堰式隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
四、衬胶堰式隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
五、衬胶堰式隔膜阀特点：
结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
六、G41J衬胶堰式隔膜阀主要尺寸及重量：
|
公称通径
DN |
公称压力
Mpa |
工作压力
Mpa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
重量 |
|
15 |
1．5 |
1．0 |
125 |
95 |
65 |
4-14 |
2 |
105 |
116 |
120 |
4．5 |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
117 |
128 |
120 |
4．5 |
|
25 |
145 |
115 |
85 |
4-14 |
2 |
121 |
135 |
120 |
5 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
132 |
150 |
120 |
7 |
|
40 |
180 |
150 |
110 |
4-18 |
3 |
156 |
176 |
140 |
9 |
|
50 |
210 |
165 |
125 |
4-18 |
3 |
169 |
195 |
140 |
12．5 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
200 |
236 |
200 |
19 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
216 |
256 |
200 |
25．5 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
270 |
322 |
280 |
40 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
315 |
380 |
320 |
62 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
378 |
458 |
320 |
80．5 |
|
200 |
0．6 |
0．4 |
570 |
340 |
295 |
8-22 |
4 |
518 |
638 |
400 |
146 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
583 |
720 |
500 |
240 |
|
300 |
790 |
445 |
400 |
12-22 |
4 |
698 |
778 |
500 |
334 |
|
350 |
900 |
505 |
460 |
16-22 |
4 |
723 |
883 |
500 |
371 |
|
400 |
0．25 |
1000 |
565 |
515 |
16-26 |
4 |
868 |
1078 |
640 |
584 |
