ZFQ-Ⅱ 型全天候防爆阻火呼吸阀【产品介绍】
(上海儒柯阀门有限公司)防爆阻火呼吸阀集合了阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
用途：石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。
型号：ZFQ
制造标准：GB国标、JB机械行业标准、ANSI美国国家标准、API美标石油标准、ASME美国机械标准、JIS日本
压力等级：1.6MPa、150LB
阻燃材质：不锈钢
密封材质：PTFE四氟
环境温度：-30-60℃
制造口径：DN50～250
阀体材质：碳钢、不锈钢
一、ZFQ防爆阻火呼吸阀【性能及特点】
壳体选用铸钢和铝合金，耐腐蚀性好；
波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
结构简单，易检修，安全方便；
二、ZFQ防爆阻火呼吸阀【维护与保养】：
为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
|
三、【主要技术参数】：
|
A级正压 |
355Pa (36毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
B级正压 |
980Pa (100毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
C级正压 |
1765Pa (180毫米水柱) |
|
负压 |
295Pa (30毫米水柱) |
|
四、【零部件材料】：
|
阀体材料 |
碳钢WCB、不锈钢304、316、铝合金 |
|
正压阀盘材料 |
不锈钢304、316、铝合金 |
|
负压阀盘材料 |
不锈钢304、316、四氟PTFE |
|
环境温度 ℃ |
-30~60 |
|
操作压力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
|

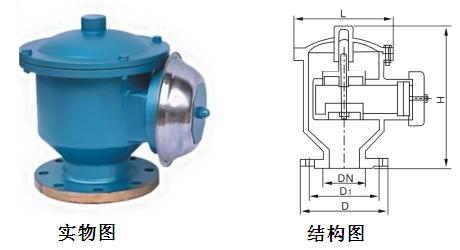

五、【国标法兰连接外形尺寸】： GB、JB
|
规格 |
安装尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN100 |
170 |
205 |
235 |
480 |
4×16 |
|
DN150 |
225 |
260 |
295 |
547 |
8×16 |
|
DN200 |
280 |
315 |
355 |
658 |
8×16 |
|
DN250 |
335 |
370 |
420 |
705 |
12×16 |
六、【美标法兰连接尺寸】：ANSI、API、ASME 可供JIS标准
|
规格 |
安装尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
