产品介绍: 上海儒柯品牌安全泄压持压阀,AX742X系列型,主要安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,AX742X安全泄压/持压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不变的安全设定压力,一旦超压,AX742X安全泄压/持压阀迅速打开,及时泄压。关闭平稳可靠,消除压力余波。
一、AX742X安全持压泄压阀【结构特点】
AX742X安全泄压/持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。 本产品利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。
二、【工作原理】
当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。 当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。
三、【工作特点】
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。 2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。 3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
四、【功能与用途】
本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。 本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。
五、【主要技术参数】
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0-1.0 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0-1.6 |
2.5 |
3.75 |
2.75 |
0-2.5 |
六、AX742X安全持压泄压阀【主要零件材料】
零件名称 |
零件材料 |
阀体 阀盖 |
WCB |
阀座 阀盘 |
铜合金/2Cr13 |
密封圈 O型圈 |
丁腈橡胶 |
阀杆 |
2Cr13 |
弹簧 |
50CrVA |
缸套 活塞(活塞型) |
2Cr13 |
膜片(膜片型) |
夹织物丁腈橡胶 |
调节阀 球阀 |
铜合金 |
过滤器 |
不锈钢 |

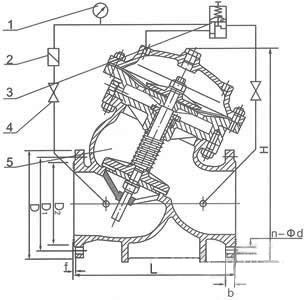

七、AX742X安全持压泄压阀【部件列表】 1、压力表2、过滤器3、控制导阀4、流量调节阀5、主阀
八、AX742X安全持压泄压阀【规格尺寸】
DN |
L |
H |
D |
D1 |
b |
D2 |
n-Φd |
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
40 |
240 |
270 |
150 |
150 |
150 |
110 |
110 |
110 |
18 |
18 |
18 |
88 |
88 |
84 |
4-17.5 |
4-17.5 |
4-18 |
50 |
240 |
270 |
165 |
165 |
165 |
125 |
125 |
125 |
20 |
20 |
20 |
102 |
102 |
99 |
4-17.5 |
4-17.5 |
4-18 |
65 |
270 |
340 |
185 |
185 |
185 |
145 |
145 |
145 |
20 |
20 |
22 |
122 |
122 |
118 |
4-17.5 |
4-17.5 |
8-18 |
80 |
300 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
22 |
22 |
24 |
133 |
133 |
132 |
8-17.5 |
8-17.5 |
8-18 |
100 |
350 |
440 |
220 |
220 |
235 |
180 |
180 |
190 |
24 |
24 |
24 |
158 |
158 |
156 |
8-17.5 |
8-17.5 |
8-22 |
125 |
400 |
460 |
250 |
250 |
270 |
210 |
210 |
220 |
26 |
26 |
26 |
184 |
184 |
184 |
8-17.5 |
8-17.5 |
8-26 |
150 |
480 |
500 |
285 |
285 |
300 |
240 |
240 |
250 |
26 |
26 |
28 |
212 |
212 |
211 |
8-22 |
8-22 |
8-26 |
200 |
500 |
640 |
340 |
340 |
360 |
295 |
295 |
310 |
28 |
30 |
30 |
268 |
268 |
274 |
8-22 |
12-22 |
12-26 |
250 |
605 |
690 |
395 |
405 |
425 |
350 |
355 |
370 |
28 |
32 |
32 |
320 |
320 |
330 |
12-22 |
12-26 |
12-30 |
300 |
700 |
820 |
445 |
460 |
485 |
400 |
410 |
430 |
28 |
32 |
34 |
370 |
370 |
389 |
12-22 |
12-26 |
16-30 |
350 |
800 |
950 |
505 |
520 |
555 |
460 |
470 |
490 |
30 |
36 |
38 |
430 |
430 |
448 |
16-22 |
16-26 |
16-33 |
400, DIV> |
,
900 |
1400 |
565 |
580 |
620 |
515 |
525 |
550 |
32 |
38 |
40 |
482 |
482 |
503 |
16-26 |
16-30 |
16-36 |
450 |
1000 |
1580 |
615 |
640 |
670 |
565 |
585 |
600 |
32 |
40 |
42 |
532 |
550 |
548 |
20-26 |
20-30 |
20-36 |
500 |
1100 |
1600 |
670 |
715 |
730 |
620 |
650 |
660 |
34 |
42 |
44 |
585 |
585 |
609 |
20-26 |
20-33 |
20-36 |
600 |
1300 |
1815 |
780 |
840 |
845 |
725 |
770 |
770 |
36 |
48 |
46 |
685 |
685 |
720 |
20-30 |
20-36 |
20-39 |
700 |
1400 |
2040 |
895 |
910 |
960 |
840 |
840 |
875 |
40 |
54 |
50 |
800 |
800 |
820 |
24-30 |
24-36 |
24-42 |
800 |
1500 |
2350 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
44 |
58 |
54 |
905 |
905 |
925 |
24-33 |
24-39 |
24-48 |
900 |
1700 |
2606 |
1115 |
1125 |
1185 |
1050 |
1050 |
1090 |
46 |
62 |
58 |
1005 |
1005 |
1028 |
28-33 |
28-39 |
28-48 |
1000 |
1900 |
2765 |
1230 |
1255 |
1320 |
1160 |
1170 |
1210 |
50 |
66 |
62 |
1110 |
1110 |
1140 |
28-36 |
28-42 |
28-56 |
1200 |
2050 |
2950 |
1455 |
1485 |
1530 |
1380 |
1390 |
1420 |
56 |
52 |
70 |
1330 |
1328 |
1350 |
32-39 |
32-48 |
32-55 |
1400 |
2200 |
3180 |
1675 |
1685 |
1755 |
1590 |
1590 |
1640 |
62 |
58 |
76 |
1530 |
1530 |
1560 |
36-42 |
36-48 |
36-60 |
1600 |
2400 |
3400 |
1915 |
1930 |
1955 |
1820 |
1820 |
1860 |
68 |
64 |
84 |
1750 |
1750 |
1780 |
40-48 |
40-55 |
40-60 |
