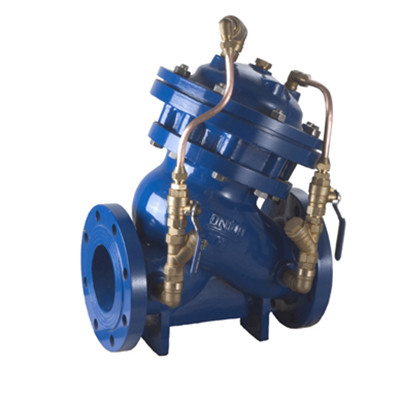

产品介绍: 上海儒柯品牌多功能水泵控制阀,JD745X系列型;主要用于工矿、企业、高层建筑由水泵直接给排水系统中具有截止阀、止回阀、电动阀和水锤消除器四种功能。尤其使用于配套自动化扬水控制系统,无需电气控制器和外接动力,按常规自动启闭,具有速闭、缓闭、及吸能腔三种防止和消除水锤的功能,能有效地提供系统安全可靠性。满足系统工程设备自动化控制要求。
主要技术参数: 1、公称压力:1 OMPa、1 6MPa、2 5MPa 2、最低动作压力:≥0 04MPa 3、缓闭时间:3~60s(可调) 4、适用介质:水 5、介质温度:0~80℃
一、JD745X多功能水泵控制阀【结构特点】 本产品由主阀和调节阀及接管系统组成,阀体采用直流式阀体,主阀控制室为膜片式或活塞式的双控制室结构,控制室比一般水力控制阀增加了一个,增加了对主阀的控制功能,实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制,实现了一个阀门、一次调节对水泵出口的多功能控制。 本产品的接管系统采用调节阀控制,通过设定调节阀的开度,可方便实现需要的各项控制参数,如主阀的开启速度、缓闭速度等等。
二、JD745X多功能水泵控制阀【工作原理】 当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。 设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。
三、JD745X多功能水泵控制阀【功能特点】 1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。 2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。 3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
四、JD745X多功能水泵控制阀【功能与用途】 本阀门安装在水泵出口端,顺序实现缓慢开启、全开、速闭、缓闭等功能。 本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上,防止和减弱水泵启闭时管线的水锤水击,防止水倒流保护水泵,维护管路安全。
五、JD745X多功能水泵控制阀【主要技术参数】
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 (可调) |
≥0.07 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0.15-1.4 |
2.5 |
3.75 |
2.75 |
0.2-2.0 |
六、JD745X多功能水泵控制阀【主要零件材料】
零件名称 |
零件材料 |
阀体 阀盖 |
WCB |
阀座 阀盘 |
铜合金/2Cr13 |
密封圈 O型圈 |
丁腈橡胶 |
阀杆 |
2Cr13 |
弹簧 |
50CrVA |
缸套 活塞(活塞型) |
2Cr13 |
膜片(膜片型) |
夹织物丁腈橡胶 |
调节阀 球阀 |
铜合金 |
过滤器 |
不锈钢 |

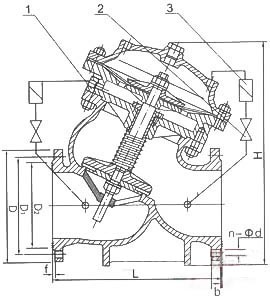

七、JD745X多功能水泵控制阀【部件列表】 1、主阀2、流量调节阀3、过滤器
八、特别注意事项: 1、安装时,注意检查清洗管道,不得有焊渣、螺栓等异物。 2、管道安装应按有关规范要求装设进排气阀等装置,保证不产生水柱中断。 3、阀门进口段不得安装柔性接头或管道伸缩器。 4、有可能产生水锤危害的泵站,应进行停泵水锤计算。 多功能水泵控制阀调试步骤 1、手动操作检验: (1)启泵观察各关键有无漏水,阀门进出口压力是否正常。 (2)打开,控制阀(14)关闭;排空阀(15)关闭,再将排空阀(7)打开,则有空气或水排出,说明阀板正在打开;阀板开启到位,排空阀(7)没有水流出,则证明法办正在打开;阀板开启到位,排空阀(7)没有水流出,则证明膜片活塞缸完好;排空阀(7)仍有水流出,则膜片损坏。 (3)阀门手动关闭:将旁通管道上的控制阀(2)关闭,控制阀(14)打开,排气阀(7)关闭,再将排空阀(15)打开,则有水排出,缓闭阀板推动主阀板关闭;在没有水排出时,表明阀板已完全关闭。如果阀板关闭后排空阀(15)仍有水流出,则可知膜片座(缸体)的通套已泄露(即通套上的“O”型密封圈已损坏)。 从以上两个启闭动作可检验阀杆动作是否两伙可靠。阀板的关闭严密性可检查阀板关闭后是否还有水流声或观察管道流量计。 2、停泵缓闭时间调整: 停泵缓闭时间可通过调节旁通管上的控制阀(14)的开度来调节,应先将控制阀调笑,延长缓闭时间。入缓闭时间太长,则将控制阀(14)的开度增大,或增大连接管路口径;或缓闭时间太短,则可将控制阀(14)的开度调小。
