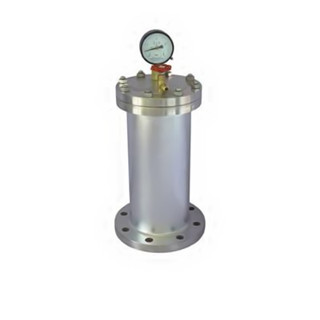

一、【产品概述】 ZYA-9000活塞式水锤吸纳器,是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。
水锤吸纳器设计选用要点 (1)儒柯阀门工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。 (2)根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。 (3)阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。 (4)工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。 (5)管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。 (6)水力控制阀应设置在介质单向流动的管路上。 (7)水力控制阀主阀体上的箭头方向必须与管路系统流向一致。 (8)接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。 (9)阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。 (10)阀门安装前应做强度和严密性试验。
二、水锤吸纳器【技术参数】
公称压力:PN1.6~2.5MPa
公称通径:15~300
容气腔压力(占管道压力百分数) 50~70%
适用介质:无杂物的清水、污水
适用介质温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598
三、水锤吸纳器【主要零部件材料】
零件名称 |
阀体、阀盖 |
活塞 |
密封圈 |
主要材料 |
不锈钢 |
铸铜、不锈钢 |
丁腈橡胶 |
四、水锤吸纳器【主要外形连接尺寸】
DN |
管径 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
L |
1.6MPa |
200 |
300 |
320 |
340 |
350 |
365 |
465 |
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
DN |
管径 |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
五、水锤吸纳器【产品尺寸】
六、水锤吸纳器【使用注意事项】 1、 阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。 2、 安装前请确认,水锤吸纳器气室压力不得高于管道压力。 3、 当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀上方转角处各安装一只水锤吸纳器。 4、 为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。 5、 若管道内水压力较低,或水锤吸纳器气室压力较低,皆可帖水锤吸纳器上方注气栓加入气压或释放气压。 6、 水锤吸纳器气室压力,维持于管道压力50%~70%时水锤吸纳器效果最佳。 7、 二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3 Kgf/cm2较适合。
水锤吸纳器应尽量安装在水击源附近,其安装应便于水击波无阻碍地通向消除器,安装示意图如下
