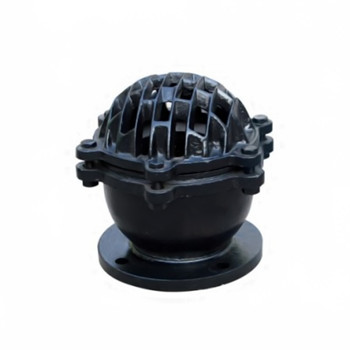

  产品名称: ‖水下式底阀‖
  产品型号: H42X


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 ‖水下式底阀‖


产品介绍:(上海儒柯阀门有限公司) H42X水下式底阀主要安装在管路的最前端,用于防止流体回流与大块杂质不被吸入管道内破坏水泵或其他设备。比较适应于各类效脏的水池上用的水泵都配有一台水下底阀,其选材认真、批量制造、价格合理、外观精美等特点。根据不同工况可选用铸铁、铸钢、不锈钢等材质。

性能规范:
公称压力:PN0.25MPa
公称通径:DN15~DN350
适用介质:水、油、及非腐蚀性介质
适用温度:≤50 o C
主要部件材料:灰铸铁、丁腈橡胶
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992

一、水上式底【性能规范】

型号

公称压力

试验压力

工作温度

适用介质

强度(水)MPa

密封(水)MPa

H42X-2.5

0.25

0.4

0.25

≤50

二、水上式底【主要零件材料】

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁

密封圈

橡胶

垫片

石棉板



三、水下式底阀结构图
尺寸图
本阀安装在水泵吸水管路的底端,能自动阻止流体倒流。

四、水上式底【外形尺寸和连接尺寸】

型号

公称通径DNmm

尺寸(mm

重量(kg

D

D1

D2

b-f

Z-Φd

D0

h0

H

H42X-2.5

50

140

110

90

16-3

4-14

135

17

142

4

65

160

130

110

16-3

4-14

168

25

180

6.5

80

185

150

125

18-3

4-18

198

32

197

8.5

100

205

170

145

18-3

4-18

247

40

230

143.5

125

235

2500

175

20-3

8-18

272

43

270

18

150

260

225

200

20-3

8-18

315

38

297

24

200

315

280

255

22-3

8-18

405

65

382

38

250

370

335

310

24-3

12-18

465

84

460

64

300

435

395

262

24-4

12-23

510

90

530

98
