一、 【产品介绍】
常开型旁通压差控制阀用于高度差较大且热源在高区的集中供热系统,使用时按高度差设定该阀的压差,并在低区回水管适当位置安装减压泵、止回阀,调节阀组成的回水减压装置,通过调节阀来调节并设定回水管压力,这样既可保证高区用户不会出现倒空现象,又可保护低区设备不会因压力过高而损坏。

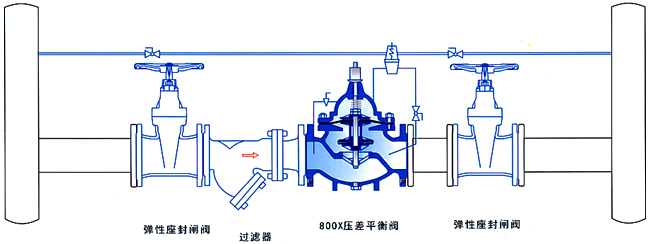

五、800X压差旁通平衡阀【安装示意图】
六、800X压差旁通平衡阀【主要外形连接尺寸】
DN
50
65
80
100
125
150
200
250
300
350
400
450
L
203
216
241
292
330
495
622
698
787
914
978
H1
160
180
270
310
320
370
430
480
525
580
635
H
610
625
642
750
808
864
1135
1185
1325
1385
1445
