型号：600X
产品名称：铸铁水力电动控制阀、铸钢水力电动控制阀、不锈钢水力电动控制阀
目录导航：以下儒柯真诚为广大客户提供[600X水力电动控制阀]产品结构明说、使用方法、安装示意图、连接尺寸、定货说明等
【600X水力电动控制阀】
【产品介绍】
上海儒柯阀门品牌600X水力电动控阀是一种以电磁阀作为可远程操控向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管路系统，实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电 220V，或直流电 24V，可根据各种场合选用常开或常闭型均可。
【执行标准】
设计规范：QB/T219
结构长度：QB/T219
试验与检验：GB/T13927
法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
产品标识：GB/T 12220
供货规范：JB/T 7928
一、600X水利电动控制阀【结构特点和用途】
600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。
本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、600X水利电动控制阀【工作原理】
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
三、600X水利电动控制阀【主要技术参数】
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
四、600X水利电动控制阀【主要零件材料】
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
五、600X水利电动控制阀【部件列表】

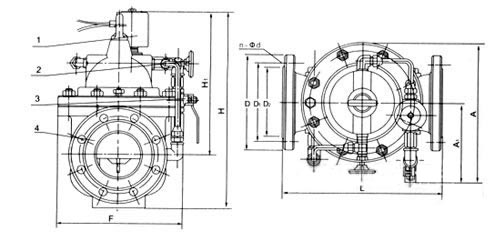

1、电磁向导阀2、针阀3、球阀4、主阀
|
600X水力电动控制阀连接尺寸(mm) |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1150 |
|
H |
293 |
328 |
364 |
418 |
481 |
543 |
673 |
729 |
927 |
957 |
1188 |
1218 |
1256 |
1600 |
水力控制阀系列-类别表
|
