【400X流量控制阀】
产品介绍：（上海儒柯阀门有限公司）是专业400X流量控制阀制造商，产品质量可靠，耐用，价格合理等优点。400X流量控制阀在管路系统中主要起保持流量的稳定，可以简单理解为在管路压力常规运行过程中，突然增高或降低本阀可依然保持下游系统中的流量不稳定不变。
设计制造标准
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
一、400X流量控制阀【结构特点和用途】

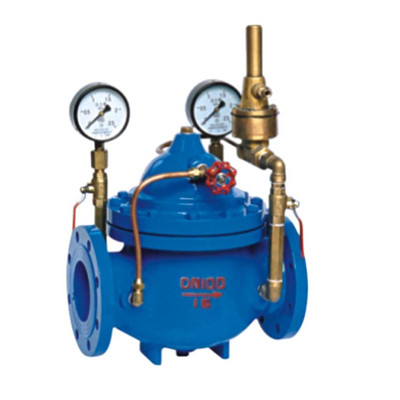

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、400X流量控制阀【工作原理】
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
三、400X流量控制阀【主要技术参数】
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
出口可调压力(MPa) |
压力特性
△P2P1 |
流量特性
△P2P1 |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
P2×8% |
P2×15% |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.10-1.2 |
P2×10% |
P2×20% |
|
2.5 |
3.75 |
2.75 |
0.15-1.6 |
P2×12% |
P2×25% |
四、400X流量控制阀【主要零件材料】
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |

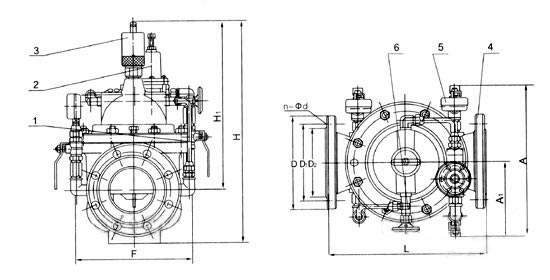

五、400X流量控制阀【规格尺寸】
|
公称尺寸
DN |
尺寸(mm) |
|
L |
F1 |
F |
H1 |
H |
|
20 |
150 |
136 |
292 |
247 |
342 |
|
25 |
160 |
136 |
292 |
247 |
342 |
|
32 |
180 |
136 |
292 |
247 |
342 |
|
40 |
200 |
155 |
330 |
278 |
395 |
|
50 |
203 |
155 |
330 |
278 |
395 |
|
65 |
216 |
165 |
350 |
298 |
405 |
|
80 |
241 |
175 |
365 |
313 |
430 |
|
100 |
292 |
195 |
410 |
350 |
510 |
|
125 |
330 |
220 |
455 |
365 |
560 |
|
150 |
356 |
230 |
475 |
420 |
585 |
|
200 |
495 |
255 |
530 |
450 |
675 |
|
250 |
622 |
300 |
623 |
470 |
730 |
|
300 |
698 |
340 |
700 |
490 |
760 |
|
350 |
787 |
415 |
840 |
526 |
840 |
|
400 |
914 |
430 |
880 |
570 |
910 |
|
450 |
978 |
430 |
880 |
570 |
910 |
六、400X流量控制阀【部件列表】
1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀
水力控制阀系列-类别表
|
|
|
|
