【300X缓闭止回阀】
产品介绍：300X缓闭止回阀是（上海儒柯阀门有限公司）在原有的外形尺寸优化的全新二代产品，其有独特的管路压力自动调节本阀的启闭功能，是新一代无需其他能源的驱动的节能设备。在控制过程中能够调控止回阀的启闭速度，在水泵启动或停止运行时，300X缓闭止回阀可配合现场调节最佳开启或关闭速度，以减小水锤的现象，在高层建筑或自来水厂等工况现场使用过程中达到启闭无噪音的效果。
一、300X缓闭止回阀【结构特点和用途】
300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、300X缓闭止回阀【工作原理】
当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
三、300X缓闭止回阀【主要技术参数】
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
四、300X缓闭止回阀【主要零件材料】
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

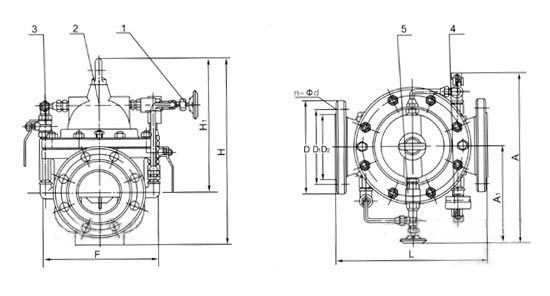

五、300X缓闭止回阀【部件列表】
1、针阀2、主阀3、球阀4、压力表5、单向阀
安装和调式
1. 主阀最佳的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到使用功能
2. 安装前要彻底清除管道内的杂物，安装是要注意主阀体外水流标示箭头，遵循方向安装
3. 主阀前要装一只闸阀和一只过滤器，主阀后也要装一只闸阀，以便于维修
4. 通水前必须彻底中洗管道
5. 试水时，要慢慢开启主阀前的闸阀，慢慢增加压力，同时注意主阀体外的控制管路是否漏水
6. 主阀上的微型过滤器要主期清洗针型阀和球阀配合调节，可得到最佳的开启和关闭速度
