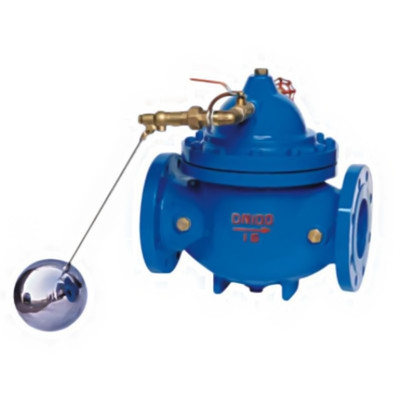

  产品名称: 100X遥控浮球阀
  产品型号: 100X


  咨询电话:021-51602056 13916671098 郑经理
 相关产品
 100X遥控浮球阀


产品介绍:(上海儒柯阀门有限公司)为你提供100X遥控浮球阀产品,主要用于水池、水塔、储罐容器等设施内储量控制使用,100X遥控浮球阀是依靠遥控浮球制动旋转阀使阀门畅通或闭塞。达到无需人工控制自行补给与切断介质,结构特点和用途、工作原理、主要技术参数、要零件材料、部件列表、连接尺寸、安装示意图等。本阀开关性能稳定,结构体积小,可以做成较大口径,密封严实,结构简单,维修方便,阀瓣密封面与阀座面常在闭合状态,不易被介质冲蚀,在高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制得到广泛的使用。
 用户如需:不锈钢304、316L材质100X遥控浮球阀及其他标准,可来电定做!



一、100X遥控浮球阀 结构特点和用途

       100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。
       本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封严实。
       本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。



压力等级:PN10﹑PN16﹑PN25
隔膜式:DN20~450
活塞式:DN350~800

二、100X遥控浮球阀 【工作原理】

  当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
  当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。


三、100X遥控浮球阀 【主要技术参数】

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


四、100X遥控浮球阀 【主要零件材料】

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

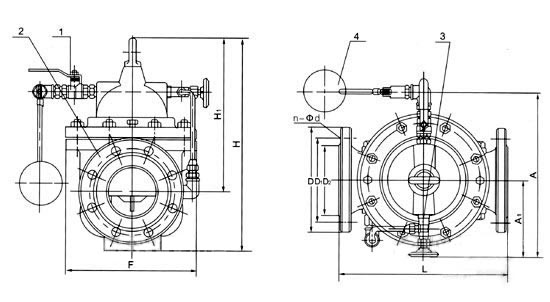

五、100X遥控浮球阀 【部件列表】
1、球阀2、产阀3、针阀4、浮球阀


六、100X遥控浮球阀 【连接尺寸】

DN

L

A

A1

H

H1

F

D
mm

D1
mm

D2
mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

262

130

212

179

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

262

130

212

179

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

262

130

212

179

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

280

139

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

280

139

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

284

141

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

292

145

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

330

164

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

340

169

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

350

174

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

392

195

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

442

220

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

472

235

905

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

532

265

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

582

290

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

632

320

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

682

350

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

762

390

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

832

420

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

932

470

1640

975

1050

1015

1025

1085

960

950

990

905

905

928

24-33

24-39

24-48

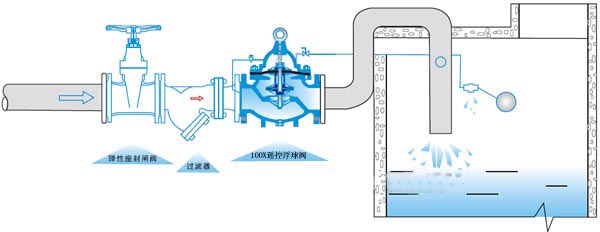

七、100X遥控浮球阀 【安装示意图】
