  产品名称： ‖进口铸铁止回阀‖
  产品型号： Lowara


  咨询电话：021-51602056 13916671098 郑经理
 相关产品
 ‖进口法兰升降式止回阀‖
 ‖进口铸铁止回阀‖
 ‖进口静音止回阀‖
 ‖进口消声止回阀‖

进口铸铁止回阀、进口旋启式铸铁止回阀、进口球墨铸铁止回阀

PN16/200PSI/Class125
材料规格符合 BS EN558-1 、 BS EN13789, MSS SP- 85 标准
适用法兰 EN1092-2, ANSI B16.1 Class125 压力等级

美国罗瓦拉Lowara止回阀 铸铁系列止回阀

■ 进口铸铁止回阀 特点及优点
*内装摇臂旋启式结构
*安装于水平或垂直上流管道
*蝶板开启迅速
*无外漏
*结构材料坚固耐用
*摇臂和阀瓣连接处采用球面连接的结构
*可靠的工作性能
*标准涂层

■ 进口铸铁止回阀 标准规范
尺寸 (mm) : 50 至600
温度 (°C) : -5 至220
压力 : 150#

■ 进口铸铁止回阀 应　用
微压、清水、泵站、供水、灌溉气体、无腐蚀性流体等。


水压测试

阀体

2.4Mpa/24Bar

阀座

1.76Mpa/17.6Bar



压力等级

当温度 200℃时 1.0Mpa

当温度-20℃-120℃时 1.6Mpa




材料规格 Materials

编号

零件名称

材料

1

阀体

A126 Class B

2

阀板螺母

A126 Class B

3

阀板螺母插销

ASTM A216 WCB

4

阀板垫片

A126 Class B

5

臂板

ASTM A216 WCB

6

阀板

A126 Class B

7

阀座

B62 C83600

8

臂板插销

ASTM A276 410

9

阀盖

A126 Class B

10

阀盖螺栓

ASTM A194 2H

11

阀盖螺母

ASTM A194 2H

12

垫圈

Non-asbestos

13

螺栓

ASTM A193 B7

14

弹性垫片

Carbon Steel

15

轴架

ASTM A216 WCB

16

固定环

Carbon Steel

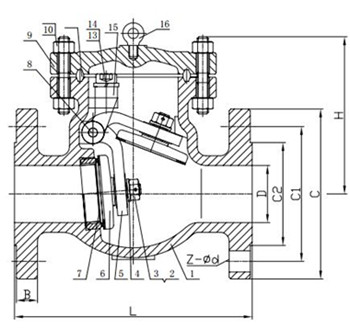

  进口铸铁止回阀结构图
