产品介绍：儒柯品牌外螺纹高压球阀，CJZQ系列型，工程机械、石油、冶金、矿山、船用机械、机床、农机和军工等行业液压或气压系统液体介质控制使用。
一、CJZQ外螺纹高压球阀的图形符号
二、技术参数
公称压力：31.5MPa
适用介质：液压油Hydraulic Oil

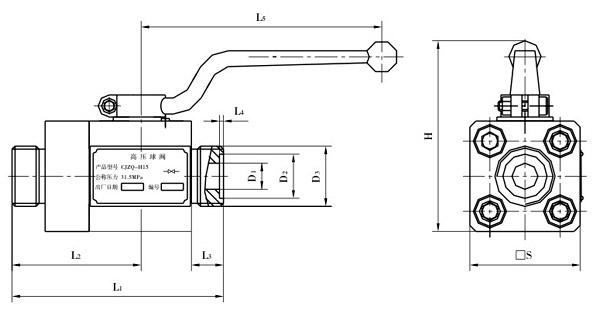

三、外形尺寸
|
型号 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
□S |
|
CJZQ-H10L |
Ф9 |
Ф20 |
M27×1.5 |
100 |
62 |
14 |
2 |
105 |
86 |
□46 |
|
CJZQ-H15L |
Ф14 |
Ф22 |
M30×1.5 |
105 |
64 |
16 |
2 |
147 |
99 |
□52 |
|
CJZQ-H20L |
Ф18 |
Ф28 |
M36×2 |
121 |
74 |
18 |
2.5 |
185 |
108 |
□60 |
|
CJZQ-H25L |
Ф23 |
Ф35 |
M42×2 |
135 |
80 |
20 |
2.5 |
185 |
118.5 |
□70 |
|
CJZQ-H32L |
Ф30 |
Ф40 |
M52×2 |
160 |
96 |
22 |
2.5 |
240 |
137 |
□84 |
|
CJZQ-H40L |
Ф38 |
Ф45 |
M60×2 |
180 |
106 |
24 |
2.5 |
240 |
148 |
□96 |
|
CJZQ-H50L |
Ф48 |
Ф55 |
M72×2 |
205 |
105 |
26 |
2.5 |
240 |
172 |
□120 |
