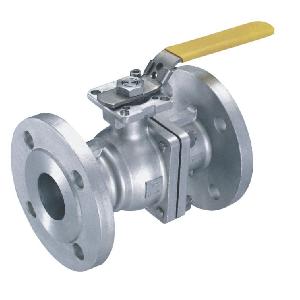

金属硬密封球阀制造标准介绍

1  范围

　　本标准规定了法兰连接、焊接连接及螺纹连接金属密封球阀（以下简称“球阀”）的术语、结构型式、技术要求、材料、装配与调试、试验方法、检验规则、标记、铭牌及供货。

本标准适用于公称尺寸DN15～DN600，公称压力PN16～PN420的球阀。

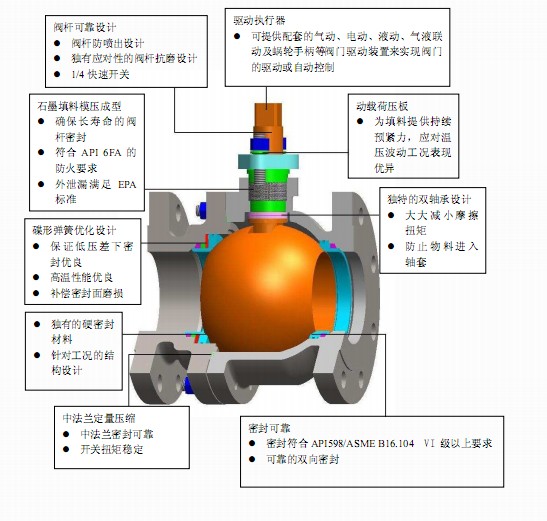

1.1抗磨阀芯硬密封面：

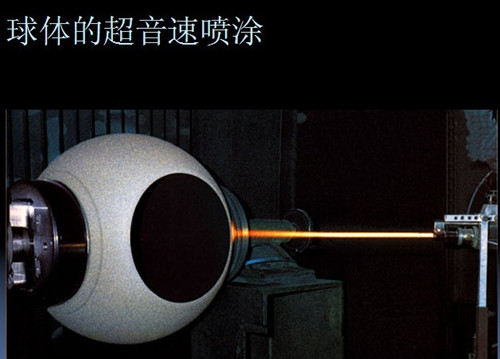

球芯表面堆焊了一层硬质抛光密封面能保证非常苛刻工况下的密封性能。

2　规范性引用文件

        下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。本标准不禁止使用与国内标准相等效的国际公认标准。

GB/T 70.1  内六角圆柱头螺钉(eqv ISO 4762:1997)

GB/T 196  普通螺纹 基本尺寸（ISO 724：1993，MOD）

GB/T 197  普通螺纹 公差（ISO 965-1：1998，MOD）

GB/T 228  金属材料 室温拉伸试验方法（ISO 6892:1998(E)，NOD）

GB/T 897  双头螺柱 bm=1d

GB/T 898  双头螺柱 bm=1.25d

GB/T 901  等长双头螺柱 B级

GB/T 4622.3  缠绕式垫片  技术条件

GB/T 5782  六角头螺栓(eqv ISO 4014:1999)

GB/T 5783  六角头螺栓 全螺纹(eqv ISO 4017:1999)

GB/T 6170  1型六角螺母(eqv ISO 4032:1999)

GB/T 6175  2型六角螺母(eqv ISO 4033:1999)

GB/T 7306  55º密封管螺纹(eqv ISO 7-1:1994)

GB/T 9113.1～9113.4  整体钢制管法兰

GB/T 9124  钢制法兰  技术条件

GB 9128  钢制管法兰用金属环垫  尺寸(ISO 7483:1991,NEQ)

GB/T 12220  通用阀门  标志（idt ISO 5209:1977）

GB/T 12221  金属阀门  结构长度(ISO 5752:1982,MOD)

GB/T 12224  钢制阀门  一般要求(ASTM B16.34a:1998,NEQ)

GB/T 12228  通用阀门  碳素钢锻件技术条件

GB/T 12229  通用阀门  碳素钢铸件技术条件

GB/T 12230  通用阀门  不锈钢铸件技术条件

GB/T 13927  通用阀门 压力试验(neq ISO 5208:1982)

JB/T 6899   阀门的耐火试验

JB/T 7370  柔性石墨编织填料

JB/T 7928  通用阀门 供货要求

JB/T 9092-1999 阀门的检验与试验

3　术语

3.1　

     金属硬密封球阀  metal-seated ball valve

     球阀密封副（即阀座密封面与球体密封面）材料配对为金属对金属的球阀。

3.2　

     单向密封  unidirectional sealing

     只能在规定的方向即球阀上标示的密封方向密封。

3.3　

     双向密封  bidirectional sealing

     在两个方向上都能密封。

4　结构型式

球阀的结构型式分为浮动球式和固定球式，连接型式为法兰连接、焊接连接及螺纹连接，其典型结构见图1和图2。

金属硬密封球阀

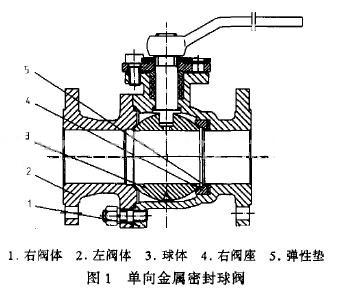

1-填料压盖；2-阀杆；3-阀杆密封件；4-右阀体；5-阀座；6-球体；7-左阀体

图1  法兰连接浮动球球阀典型结构

金属密封球阀

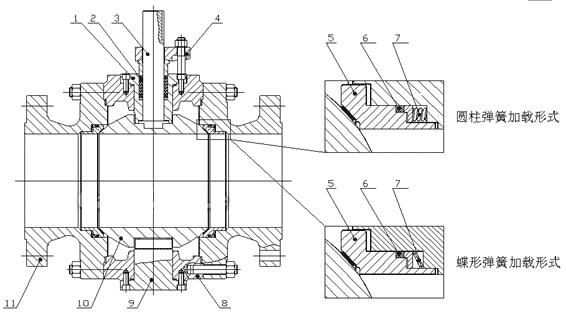

1-填料箱；2-阀杆密封件；3-阀杆；4-填料压板；5-阀座；6-阀座密封件；7-圆柱弹簧（蝶形弹簧）；8-阀体；9-固定轴；10-球体；11-连接体

图2  法兰连接固定球球阀典型结构

5　技术要求

5.1　压力-温度额定值

球阀的压力-温度额定值应不高于壳体的额定压力-温度额定值。此外阀座、阀杆及阀体连接密封处等非金属件受温度的影响，会限制球阀的压力-温度额定值。因此，球阀的压力-温度额定值应满足这些非金属件温度限制的规定。壳体的压力-温度额定值按照GB/T 12224的规定。

5.2　结构长度

球阀的结构长度尺寸按GB/T 12221的规定或按订货合同的要求。

5.3　连接端

5.3.1　平面、凸面式法兰按GB/T 9113.1的规定，或按订货合同的要求。

5.3.2　凹凸面法兰按GB/T 9113.2的规定，或按订货合同的要求。

5.3.3　榫槽面式法兰按GB/T 9113.3的规定，或按订货合同的要求。

5.3.4　环连接式法兰按GB/T 9113.4的规定，或按订货合同的要求。

5.3.5　法兰密封连接面的表面粗糙度按GB/T 9124的规定。

5.3.6　焊接连接端按GB/T 12224的规定，或按订货合同的要求。

5.3.7　承插焊连接端按有关标准的规定，或按订货合同的要求。

5.3.8　内螺纹连接端的螺纹按GB/T 7306的规定，或按订货合同的要求。
